技術支援事例

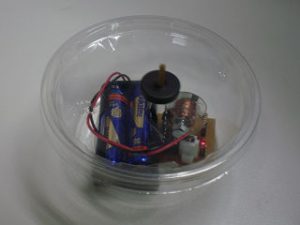

磁力ゴマの制作

磁力ゴマの制作 リードスイッチを利用した永久ゴマ「磁力ゴマ」を制作。詳細資料:磁力ゴマ制作資料

曲面形状のコントローラケースの製作

曲面形状のコントローラケースの製作 3DCADソフトのイメージ(拡張子stdl)を3Dプリンタへ入力することでABS樹脂により実体化。ABS樹脂で積層造形された手で握るコントローラの製作。

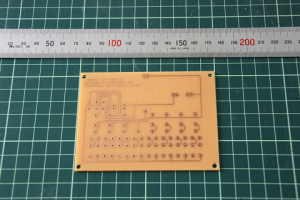

子供向け理科工作教室用に作成したプリント基板(電子ピアノ)

子供向け理科工作教室用に作成したプリント基板(電子ピアノ) 子供向けの理科工作教室で丸いバイブレータ回路を使用した電子ピアノ作りに使用する基盤。基盤の大きさ100×80にマルチバイブレータ回路の配線をプリント。

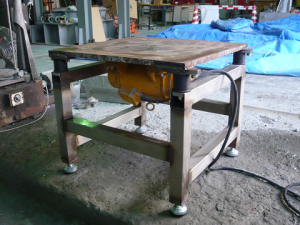

振動台の設計製作

振動台の設計製作   コンクリート粒子の大きさを振分けるための振動台の設計と製作。振動機を天板に取り付け、天板と脚の間に緩衝材を設けることで天板のみ振動する振動台の製作。

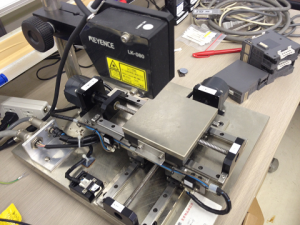

LabVIEWを使用した段差測定プログラムの作成

LabVIEWを使用した段差測定プログラムの作成   DAボードによってXYステージを駆動させ、レーザ変位計からの段差データをADボードによって取得し、グラフ化するLabVIEWプログラム。

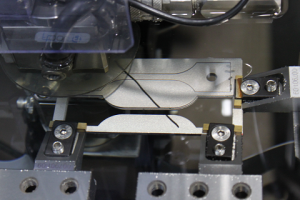

放電加工機を使用した引張り試験片(A6061)の製作

放電加工機を使用した引張り試験片(A6061)の製作   左の画像は実際の加工風景であり、純水中で加工物とワイヤの間で放電を起こし切断。放電加工機を使用することで加工歪の少ない試験片を製作。

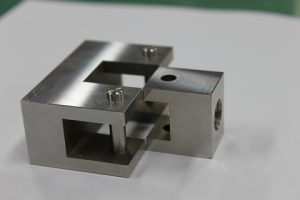

曲げ疲労試験用のジグ製作

曲げ疲労試験用のジグ製作 放電加工機により、三点曲げ試験を行うためのジグを製作。

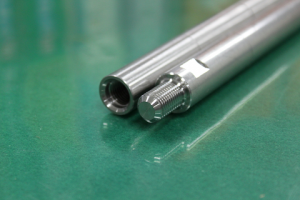

斜面調査用官位試験機の貫入ロッドの補修(14本)

斜面調査用官位試験機の貫入ロッドの補修(14本)     潰れていたロッドのネジ山をNC旋盤などの工作機を使い修繕。14本のロッドに対する加工の再現性と作業効率を考慮し、NC旋盤を使用して加工。

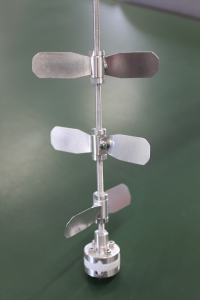

攪拌シャフトの考案と設計製作

攪拌シャフトの考案と設計製作   密閉チャンバ内の気体をチャンバ外部から攪拌するためにシャフト底面の磁石を取付けスターラにより回転。本攪拌シャフトは、考案と設計製作を技術部が担当。

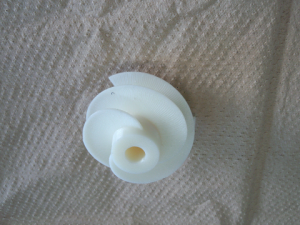

ポンプのスクリュー製作

ポンプのスクリュー製作 3DCADソフトのイメージ(拡張子stdl)を3Dプリンタへ入力することで簡単にABS樹脂により実体化。スクリューのような螺旋形状になっている複雑な構造でも3Dプリンタで造形可能。
